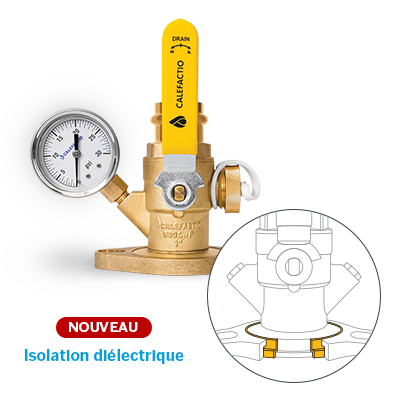

Valve à bride – Press
LA SEULE VALVE À BRIDE POUR POMPE QUI PERMET DE CONSTATER L’ÉTAT DU SYSTÈME EN UN CLIN D’OEIL
La valve ΔP est la seule sur le marché qui soit équipée de ports pour jauge à pression. En prenant la lecture des jauges à pression de chaque cote de la pompe, on obtient le differentiel de pression en PSI, aussi connu sous l’appellation ΔP (Delta P).
Les courbes de pompes demontrent le ΔP en pied de tête. Afin de convertir la lecture des jauges en pied de tete, il suffit de multiplier le ΔP par 2.3.
En joignant cette donnée à la ligne de courbe de la pompe, on obtient le débit, information pouvant mener rapidement à un diagnostic efficace du système.
Disponible avec connexions NPT – SWEAT – PRESS – PEX F1960, en formats de ¾″, 1″, 1 ¼″, 1 ½″ et 2″.
CARACTÉRISQUES TECHNIQUES
- Valve à bille en laiton à passage intégral
- Bride rotative
- Port pour jauge à pression des deux côtés et drain d’un côté
- Isolation par valve à bille pour les pompes circulatrices
- Tige, joint torique et presse-étoupe anti-éjection
- 500 CWP (Cold Working Pressure)
- Filetage conforme à la norme ANSI B1.20.1
AVANTAGES
- Simplifie le drainage avant ou après la pompe grâce à son drain intégré;
- Permets de constater l’état du système en un clin d’œil;
- Conviens aux pompes à haute vélocité;
- Réduis le nombre de joints nécessaires (économie d’argent et de temps);
- Assure une grande étanchéité grâce à ses composantes en laiton forgé.
L’ENSEMBLE COMPREND
- 1 valve ΔP avec un drain et un port pour jauge à pression
- 1 valve ΔP avec deux ports pour jauge à pression
- 2 joints d’étanchéité
- 4 écrous et 4 boulons
- 4 bouchons 1⁄8 po (installés)
- * jauges à pression non-comprises
DISPONIBLE EN OPTION
- Jauge à pression 0-30 PSI avec connexion 1⁄8” (#GAGE0-30BOTTOM)
- Jauge à pression 0-100 PSI avec connexion 1⁄8” (#GAGE0-100BOTTOM)
